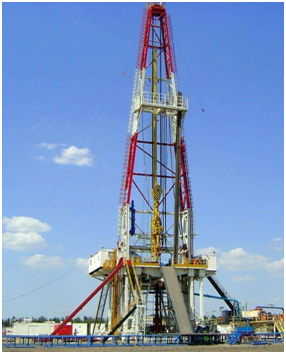

Стационарная буровая установка
Особенность стационарной буровой установки
1.Возможность различных приводов, то есть - дизель-гидравлический, дизель-электрический (переменного тока с регулировкой частоты или постоянного тока), дизель-комбинированный и т.д.
2. Общая конструкция компактная, блочная структура, монтаж и перевозка производится быстро, можно протаскивать целиком. Применяется для бурения кустовой скважины. Рациональный и компактный проект в конструкции, модульное размещение с небольшой площадью на буровой.
3.Конструкция вышки и основания разнообразная: телескопическая вышка вертикального подъёма,
К-образная вышка, телескопическое основание, вращающее основание, коробочное основание.
4. Конструкция шасси – восстающий тип, эластический тип и тд.
5. В качестве главного тормоза можно применить ленточный или дисковый тормоз, а для вспомогательного тормоза можно применить дисковый тормоз с пневмо-водяным охлаждением. На установке с электрическим приводом в качестве вспомогательного тормоза можно применить вид торможения с расходом энергии. На лебедке можно установить независимую автоподачу долота и системы управления.
6. На установке предусмотрена сетевая и информационная техника, одновременно осуществляется электрическое, пневматическое и гидравлическое управление, контролирование и индикация, а также осуществляется разумность ''бурильщика''и безопасное управление.
7. Проектирование стандартное и блочное, компоновка разнообразная, в результате чего, стандартность и взаимозаменяемость установки повышается, что удовлетворяет различные требования заказчика.
8. Усовершенствованные вспомогательные сооружения, как система контроля твердых частиц, система контроля скважиной, манифольд высокого давления, электростанция, насосная и дежурная удовлетворяют различным требованиям заказчика.
Стационарная буровая установка для бурения длины скважины 1000 – 3000м
|
Тип |
ZJ10DB |
ZJ15 DB |
ZJ20 K |
ZJ30 K |
ZJ30DB |
ZJ30L |
ZJ30L DB |
|
|
Глубина бурения(м) |
БТ4-1/2'' |
1000 |
1500 |
2000 |
3000 |
|||
|
БТ5'' |
500 |
1400 |
1800 |
2500 |
||||
|
Максимальная нагрузка на крюке (кН) |
600 |
900 |
1350 |
1800 |
||||
|
Скорость подъема крюка (м/сек) |
0~1.1 |
0～1.2 |
0.2~1.5 |
0~1.5 |
0~1.2 |
0.5~1.5 |
0.2~1.5 |
|
|
Высота вышки,(м) |
29 |
29 |
31 |
33 |
41 |
43 |
43 |
|
|
Вид вышки |
Телескоп |
Телескоп |
Телескоп |
Телескоп |
К-образн |
К-образн |
К-образн |
|
|
Высота буровой площадки, (м) |
3 |
4 |
4.5 |
5/6 |
5 |
6 |
6 |
|
|
Вид основания |
Коробки |
Коробки |
Коробки |
Коробки |
Коробки |
Коробки |
Коробки |
|
|
Тип двигателя |
электромашина с переменным преобразователем частоты |
электромашина с переменным преобразователем частоты |
C18 |
2×C15 |
электромашина с переменным преобразователем частоты |
G12V190PZL-3 |
G12V190PZL-3/0 |
|
|
Мощность двигателя (кВт) |
230 |
330 |
470 |
2×402 |
500 |
810×3 |
810×3 |
|
|
Вид передачи |
Привод с переменным преобразователем частоты |
Привод с переменным преобразователем частоты |
Гидро+механ. |
Гидро+механ |
Привод с переменным преобразователем частоты |
Гидро+механ |
Элек+механ |
|
|
Тип передаточной коробки |
SDX10DB |
SDX15DB |
S6610HR |
2×S5610HR |
SDX30DB |
YOZJ760 |
|
|
|
Талевая система (оснастка) |
5×4 |
5×4 |
5×4 |
6×5/5×4 |
6×5 |
6×5 |
6×5 |
|
|
Тип лебёдки |
JC10D8 |
JC15 D8 |
JC20K |
JC30 K |
JC30L |
JC30B |
JC30LDB |
|
|
Мощность лебёдки, (кВа) |
200 |
300 |
350 |
400 |
500 |
550 |
500 |
|
|
Главный тормоз |
Ленточ. |
Ленточ. |
Ленточ. |
Ленточ. |
Дисков. |
Дисков |
Дисков |
|
|
Вспомогательный тормоз |
224WCB |
224WCB |
224WCB |
324WCB |
FDWS30 |
FDWS30 |
FDWS30 |
|
|
Диаметр главного каната,(мм) |
Ф22 |
Ф26 |
Ф29 |
φ29/φ32 |
Ф29 |
Ф29 |
Ф29 |
|
|
Тип талевого блока крюка |
YG70 |
YG90 |
YG160B |
YG225 |
YG225 |
YG180 |
YG180 |
|
|
Тип вертлюга |
SL110 |
SL110 |
XSL170 |
XSL225 |
XSL225 |
XSL170 |
XSL170 |
|
|
Тип ротора |
ZP175 |
ZP175 |
ZP175 |
ZP205/P275 |
ZP275 |
ZP275 |
ZP275 |
|
|
Рабочее давление гидросистемы,(МПа) |
14 |
|||||||
|
Рабочее давление пневмосистемы, (МПа) |
1 |
|||||||
Стационарная буровая установка для бурения длины скважины 4000 м
|
Тип |
ZJ40K |
ZJ40DB |
ZJ40LDB |
ZJ40L |
ZJ40D |
|
|
Глубина бурения(м) |
БТ4-1/2'' |
4000 |
||||
|
БТ5'' |
3200 |
|||||
|
Максимальная нагрузка на крюке (кН) |
2250 |
|||||
|
Скорость подъема крюка.(м/сек) |
0.2~1.4 |
0~1.4 |
0.2~1.5 |
0.2~1.5 |
0~1.4 |
|
|
Высота вышки,(м) |
41/43 |
43 |
43 |
43 |
43 |
|
|
Вид вышки |
Телескоп |
К-образн |
К-образн |
A-образн/К-образн |
A-образн/К-образн |
|
|
Высота буровой площадки,(м) |
6 |
7.5 |
7.5 |
6/7.5 |
7.5 |
|
|
Вид основания |
Коробки/эластичное |
вращательное |
вращательное |
Коробки |
вращательное |
|
|
Тип двигателя |
2×C18 |
CAT3512B |
G12V190PZL-3 |
G12V190PZL-3 |
CAT3512B |
|
|
Мощность двигателя (кВт) |
470×2 |
1310×2 |
810×3 |
810×3 |
1310×2 |
|
|
Вид передачи |
Гидро+механ. |
Привод с переменным преобразователем частоты |
Привод с переменным преобразователем частоты +механическое |
Гидро+механ. |
Привод постоянного тока |
|
|
Тип передаточной коробки |
S6610HR |
JS800C |
ответвительYZOJ750 |
ответвительYZOJ750 |
|
|
|
Талевая система(оснастка) |
6×5/7×6 |
6×5 |
6×5 |
6×5 |
6×5 |
|
|
Тип лебёдки |
JC40K |
JC40DB |
JC40LDB |
JC40L |
JC40D |
|
|
Мощность лебёдки, (кВа) |
735 |
735 |
735 |
735 |
735 |
|
|
Главный тормоз |
Ленточ+Дисковый |
Дисковый |
||||
|
Вспомогательный тормоз |
236WCB |
Тормоз с помощью |
FDWS40 |
FDWS40 |
FDWS40 |
|
|
Диаметр главного каната,(мм) |
Ф32/Ф29 |
Ф32 |
||||
|
Тип талевого блока крюка |
YC225 |
YC225、DG225 |
||||
|
Тип вертлюга |
XSL225 |
|||||
|
Тип ротора |
ZP275 |
|||||
|
Мощность насоса/количество, (кВа) |
1300×2 |
|||||
|
Рабочее давление гидросистемы,(МПа) |
16 |
|||||
|
Рабочее давление пневмосистемы, (МПа) |
1 |
|||||
Стационарная буровая установка для бурения длины скважины 5000 – 9000м
|
Тип |
ZJ50DB |
ZJ50D |
ZJ50LDB |
ZJ50L |
|
|
Глубина бурения(м) |
БТ4-1/2'' |
5000 |
|||
|
БТ5'' |
4500 |
||||
|
Максимальная нагрузка на крюке (кН) |
3150 |
||||
|
Скорость подъема крюка.(м/сек) |
0~1.9 |
0~1.6 |
0.2~1.6 |
0.2~1.6 |
|
|
Высота вышки,(м) |
45 |
||||
|
Вид вышки |
К-образн |
||||
|
Высота буровой площадки,(м) |
9 |
9 |
7.5/9 |
7.5 |
|
|
Вид основания |
Самоподъемный |
Самоподъемный |
Самоподъемный+сборно-модульный |
сборно-модульный |
|
|
Тип двигателя |
CAT3512B |
CAT3512B |
G12V190PZL-3 |
G12V190PZL-3 |
|
|
Мощность двигателя (кВт) |
1310×3 |
1310×3 |
810×3+1200 |
810×3+800 |
|
|
Вид передачи |
DС измен. |
DС измен. |
Привод постоянного тока+механ |
Гидро+механ. |
|
|
Тип передаточной коробки |
ZLQ50DB |
ZLQ50D |
ответвительYOJ750 |
ответвительYZOJ750 |
|
|
Талевая система(оснастка) |
7×6 |
||||
|
Тип лебёдки |
JC50DB |
JC50D |
JC50LDB |
JC70L |
|
|
Мощность лебёдки, (кВа) |
1100 |
1100 |
1100 |
1100 |
|
|
Главный тормоз |
Дисковый |
||||
|
Вспомогательный тормоз |
Тормоз с помощью |
FDWS50 |
FDWS50 |
FDWS50 |
|
|
Диаметр главного каната,(мм) |
Ф35 |
||||
|
Тип талевого блока крюка |
YC315,DG315 |
||||
|
Тип вертлюга |
SL450 |
||||
|
Тип ротора |
ZP375 |
||||
|
Мощность насоса/количество, (кВа) |
1300×3 |
1600×2 |
1600×2 |
1600×2 |
|
|
Рабочее давление гидросистемы,(МПа |
16 |
||||
|
Рабочее давление пневмосистемы, (МПа) |
1 |
||||
|
Тип |
ZJ70DB |
ZJ70D |
ZJ70LDB |
ZJ90DB |
|
|
Глубина бурения(м) |
БТ4-1/2'' |
7000 |
|||
|
БТ5'' |
6000 |
||||
|
Максимальная нагрузка на крюке (кН) |
4500 |
||||
|
Скорость подъема крюка.(м/сек) |
0~1.9 |
0~1.6 |
0.2~1.6 |
0~1.9 |
|
|
Высота вышки,(м) |
45 |
48 |
|||
|
Вид вышки |
К-образн |
К-образн |
|||
|
Высота буровой площадки,(м) |
10.5 |
10.5 |
10.5 |
12 |
|
|
Вид основания |
Вращающее |
Самоподъемный |
Самоподъемный |
Самоподъемный |
|
|
Тип двигателя |
CAT3512B |
CAT3512B |
A12V190PZL-3 |
CAT3512B |
|
|
Мощность двигателя (кВт) |
1310×4 |
1310×4 |
1310×3 |
1310×5 |
|
|
Вид передачи |
DС измен. |
Привод постоянного тока. |
DС измен. |
DС измен. |
|
|
Тип передаточной коробки |
ZLQ70DB |
ZLQ70D |
ответвительYOJ750 |
ZLQ90DB |
|
|
Талевая система(оснастка) |
7×6 |
||||
|
Тип лебёдки |
JC70DB |
JC70D |
JC70LDB |
JC90DB |
|
|
Мощность лебёдки, (кВа) |
1470 |
1470 |
1470 |
2210 |
|
|
Главный тормоз |
Дисковый |
Дисковый |
|||
|
Вспомогательный тормоз |
Тормоз с помощью |
DWS70 |
DWS70 |
Тормоз с помощью |
|
|
Диаметр главного каната,(мм) |
Ф38 |
Ф45 |
|||
|
Тип талевого блока крюка |
YC450,DG450 |
YC675, DG675 |
|||
|
Тип вертлюга |
SL450 |
SL750 |
|||
|
Тип ротора |
ZP375 |
ZP495 |
|||
|
Мощность насоса/количество, (кВа) |
1600×3 |
1600×3/2200×3 |
|||
|
Рабочее давление гидросистемы,(МПа |
16 |
||||
|
Рабочее давление пневмосистемы, (МПа) |
|
|
|
|
|
